柴油發電機組活塞的結構以及活塞環折斷的原因匯總
發布日期：2020-07-29
活塞是柴油發電機的重要組成部分，一般是由頂部、環槽部和裙部組成的，長時間的使用會出現活塞環折斷的現象，該現象究竟是什么原因造成的呢?下面針對上述的問題我們就具體的介紹下!

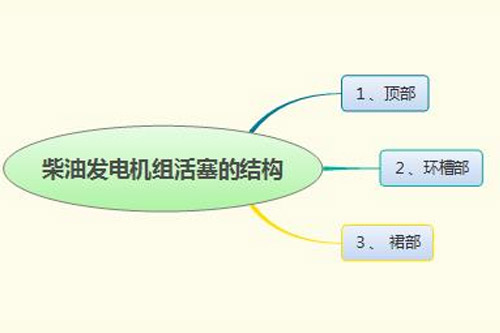

柴油發電機組活塞的結構
1、頂部
活塞頂部與汽缸蓋和汽缸套組成燃燒室，其結構形狀與所選用的燃燒室形式有關。柴油機的活塞頂部多呈凹形，其形狀是根據燃燒室形式及混合氣形成方式而設計的。不同型號柴油機的活塞頂部形狀不同，同系列柴油機活塞頂部的形狀也有很多不同之處。在更換活塞時必須選用同形狀、同重量的活塞。
2、環槽部
活塞的環槽部又稱為防漏部或身部。在身部切有幾道環槽(即氣環槽和油環槽，專門用來安裝氣環和油環。上部一般用來安裝氣環，目的是用來阻止高溫燃?xì)膺M(jìn)入曲軸箱，并將活塞吸收的部分熱量傳給汽缸壁。
下部環槽用來安裝油環。在油環槽的底部上鉆有許多徑向小孔，使油環從汽缸壁上刮下來的多余潤滑油，經不孔流回曲軸箱。
3、 裙部
活塞環槽以下部分稱為裙部。活塞的裙部直接與汽缸壁接觸并對活塞的運動起導向作用。在活塞裙部沒有的銷孔專門用來安裝活塞銷。在銷孔內部各有一個卡簧槽，當活塞銷裝入銷座孔后。再將卡簧分別裝入槽內，目的是防止活塞銷來回竄動。

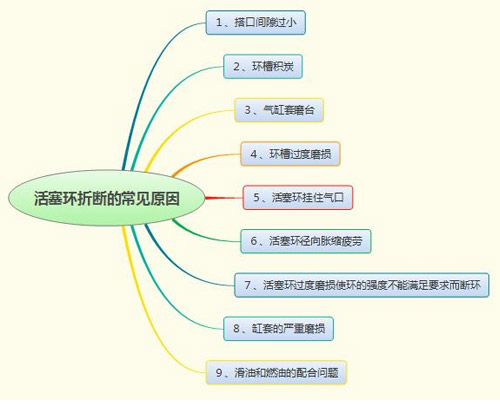

活塞環折斷的常見原因
1、搭口間隙過小
搭口間隙小于裝配間隙時，運轉中活塞環受熱溫度升高，使搭口處金屬膨脹無充分的余地，搭口兩端對頂產生彎曲，在搭口附近折斷。
2、環槽積炭
燃燒不良，缸壁過熱使?jié)櫥脱趸驘龘p均會使氣缸中積炭嚴重。當積炭嚴重時，環活動受阻，環與缸壁強力作用，刮下的滑油和金屬屑混合，并在漏泄燃?xì)庾饔孟略诃h(huán)槽下端面上形成局部的堅硬積炭?；钊h(huán)下面有局部的堅硬積炭，上面受到周期性燃?xì)鈮毫ψ饔?，使活塞環產生彎曲疲勞折斷。
3、氣缸套磨臺
活塞組件與氣缸套長期相對運動使氣缸套磨損后在缸套上部出現磨臺。當活塞上行至上止點時，第一道活塞環碰撞磨臺受到?jīng)_擊而折斷。
4、環槽過度磨損
環槽下端面過度磨損后呈傾斜狀(喇叭狀)。當活塞在上止點附近時，燃?xì)鈮毫ψ饔檬弓h(huán)緊貼于傾斜的環槽下端面上，活塞環產生扭曲變形，活塞環槽過度磨損而疲勞折斷。
5、活塞環掛住氣口
二沖程柴油機經常會發生活塞環掛住掃、排氣口使環折斷的損壞。由于活塞環開口部位張力大，受熱變形大，而氣缸套上氣口之間的筋受熱容易變形，當活塞運動時環與氣口相遇，只要環開口處稍微接住氣口就會使環折斷。
6、活塞環徑向脹縮疲勞
當活塞環彈力不足或缸套過度磨損時，活塞環與氣缸壁不能緊貼，即不能保持氣密，以致高壓燃?xì)饴┬箤h(huán)壓入環槽。當活塞下行時氣缸內燃?xì)鈮毫档停钊h(huán)又從環槽內彈出，活塞環不斷地徑向脹縮以致疲勞折斷。
7、活塞環過度磨損使環的強度不能滿足要求而斷環
目前的活塞環材料多為灰鑄鐵、合金鑄鐵、球墨鑄鐵等脆性材料，且在鑄造過程中內部組織可能出現氣孔、裂紋或成分的偏析使局部強度下降或裂紋處產生應力集中，工作中造成沖擊斷裂或疲勞斷裂。
8、缸套的嚴重磨損
在上、下死點位置產生階梯狀磨損引起凸肩，在連桿大端產生較大磨損或連桿大小端軸承修理后使原來死點位置發生變化時，在慣性力作用下造成撞擊斷環。
9、滑油和燃油的配合問題
從燃油的性質上來分析，有的燃油所含的硫分較高，因此當燃料燃燒時所產生的SO2和SO3也就比較多。而SO2和SO3在高溫下呈氣態，直接與金屬作用會引起氣體腐蝕。并促使積碳和膠質沉積物硬化，增加了缸套、活塞環的磨損。如果主機在運行中沒有使用與燃油相配套的氣缸油或者用機油來代替氣缸油，潤滑油中和燃燒而生成的酸能力下降，造成酸性物質對活塞、活塞環的腐蝕更加嚴重，導致經常發生活塞環斷裂現象。
